Сварочный полуавтомат Пионер-5000 и ПДГО-518 НАКС
Сварочный полуавтомат Пионер-5000 и ПДГО-518 НАКС
НАЗНАЧЕНИЕ
Полуавтомат ПДГО-518 в комплекте с источником Пионер-5000 (инвертор) предназначен для полуавтоматической сварки стальной и порошковой проволокой в среде защитных газов. Полуавтомат предназначен для управления системой подачи сварочной проволоки и сварочным источником по заданному алгоритму (циклу).
ОСНОВНЫЕ ОСОБЕННОСТИ
|
• Новый дизайн.
• Инверторная технология
• Программное управление.
• Двухскоростной подающий механизм.
• Цифровой канал связи с источником.
• Наличие преобразователя аналогового сигнала в цифровой, для уменьшения количества проводов в кабеле управлении между подающим механизмом и источником.
• Снижение количества проводов в кабеле управления с 7-ми шт. до 4-х шт.
• Новые износоустойчивые рабочие детали в подающем механизме.
• Возможность установки на турель.
• Защитные дуги корпуса подающего механизма. Повышенная защита корпуса от ударов и падений. |
Программное управление. Цифровой канал связи с источником:
|
1. Программное управление сварочным процессом, с возможностью записи и выбора программы для сварки. Запись и хранение до десяти различных сварочных программ.
2. Цифровой канал связи со сварочным источником. Наличие преобразователя аналогового сигнала в цифровой, для уменьшения количества проводов в кабеле управлении между подающим механизмом и источником. |
Преобразователь аналогового сигнала обеспечивает:
• Cнижение количества проводов в кабеле
управления с 7-ми шт. до 4 шт.
• Защиту от коротких замыканий в кабеле.
• Защиту от электростатических разрядов.
• Защиту от возможных перенапряжений в кабеле. |

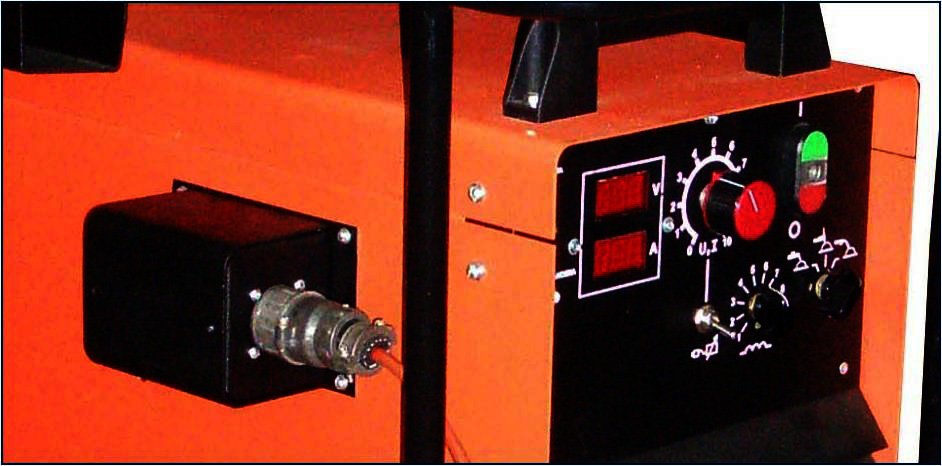

Преобразователь аналогового сигнала (ПАС) состоит из блока передатчика и блока приемника, соединенных между собой 4-х жильным кабелем управления. Блок-передатчик устанавливается на подающем механизме, а блок- приемник устанавливается на источнике. Приемник и передатчик находится в металлическом корпусе с разъемами, через которые подключаются подающий механизм и источник. |
|
ПОЛУАВТОМАТ ПДГО-518:
Основные преимущества ПДГО-518:

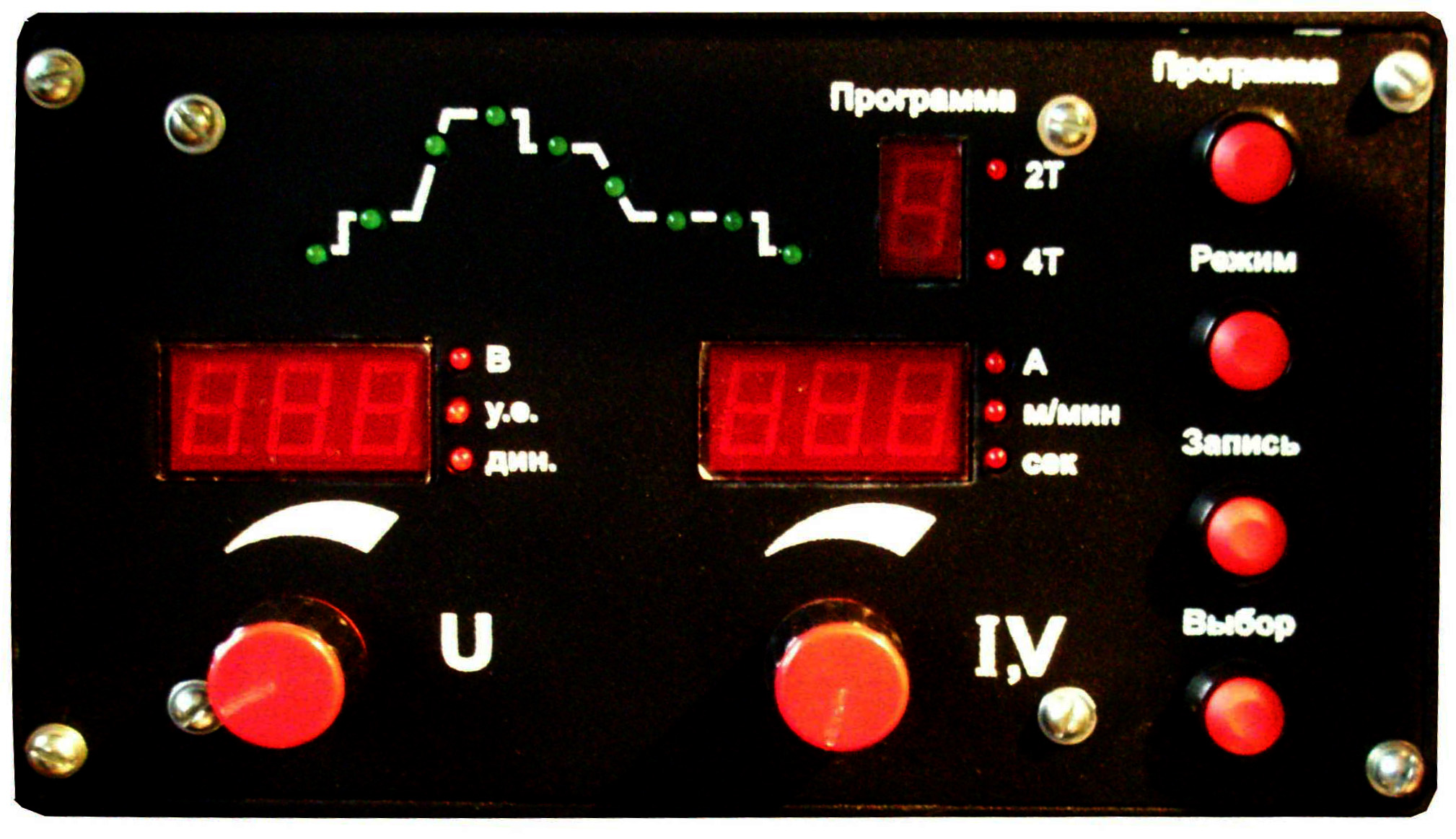

Управление:
1. Программное управление сварочным процессом, с возможностью записи и
выбора программы для сварки. Запись и хранение до десяти различных
сварочных программ.
2. Аналоговое и цифровое управление через внешний или встроенный
преобразователь аналогового сигнала.
3. Цифровая индикация сварочного тока и напряжения.
4. Наличие дистанционного переключения индуктивности источника.
5. Предварительная установка сварочного тока и скорости подачи проволоки.
6. Плавная регулировка выходного напряжения сварочного источника и скорости
подачи электродной проволоки с подающего механизма.
7. Обеспечивает стабилизацию скорости подачи сварочной проволоки, что
позволяет производить качественную сварку на расстоянии до 30 метров от
сварочного источника.
8. Стабилизация сварочного тока и сварочного напряжения. |
9. Стабилизация скорости подачи сварочной проволоки по
оптическому тахогенератору, установленному на двигателе
механизма подачи проволоки.
10. Стабильная скорость подачи сварочной проволоки при длине
шлейфа горелки 3…5 м и изгибах шлейфа.
11. Автоматическое управление газовым трактом, сварочным
источником и подающим механизмом посредством кнопки на
горелке.
12. Два режима сварки: «Длинные швы» (4-х тактный режим) и
«короткие швы» (2-х тактный режим) .
13. Наличие регулируемых режимов «Мягкий старт», «Время
растяжки дуги», «Продувка газа до и после сварки».
14. Наличие режимов заправки проволоки и проверки подачи газа.
15. Защита платы управления от перегрузки. |

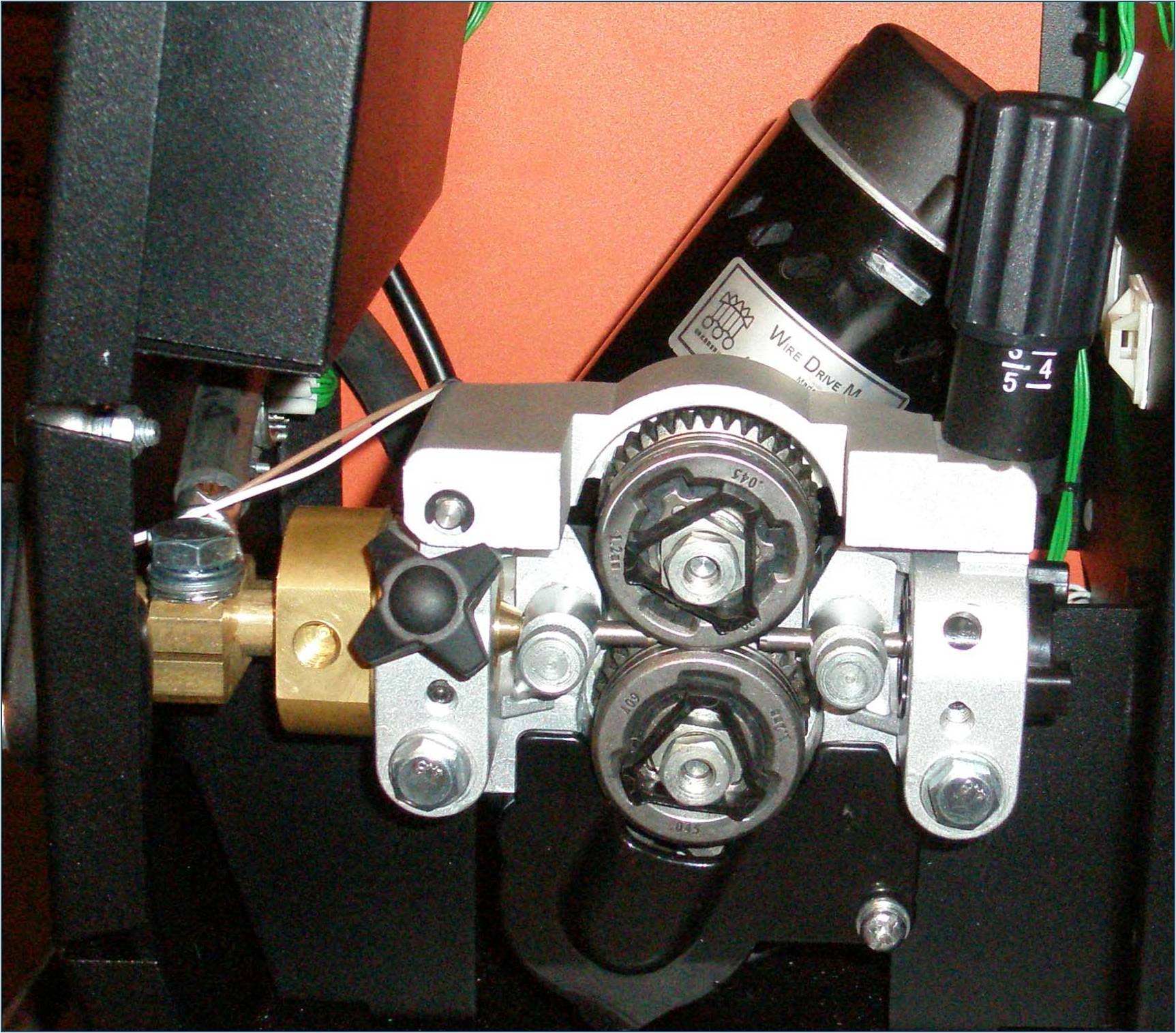

Механизм подачи:
1. Четырехроликовый мощный подающий механизм проволоки. Применение 4-х
роликового механизма подачи, обеспечивает повышенное тяговое усилие и
возможность работы с горелками длиной до 5м.
2. Двухскоростной механизм подачи проволоки для изменения коэффициента
редукции механизма подачи (по дополнительному заказу) |
3. Таррирование усилие прижимного устройства.
4. Новый износоустойчивый материал шестерни в подающем
механизме.
5. Установлены закрытые подшипники качения вместо подшипников
скольжения. |
Конструкция полуавтомата:
1. Защитные дуги корпуса полуавтомата. Повышенная защита корпуса и панели управления от ударов и
падений.
2. Прямое расположение евроразъема на корпусе подающего механизма, что обусловливает уменьшение
нагрузки на подающий механизм и увеличение ресурса надежности и работоспособности горелки.
3. Универсальное тормозное устройство, соответствует европейскому стандарту. Обеспечивает установку
кассеты D-300 (диаметром 300мм с проволокой весом 15 кг.), а так же D-200 (диаметром 200мм с
проволокой весом 5 кг.) |
4. Комплектуется адаптером для установки
каркасных сварочных кассет с
внутренним диаметром 180 мм.
5. Наличие крепления на турель.
6. Наличие приспособления на корпусе
подающего механизма для крепления
горелки в нерабочем состоянии. |
Функциональные возможности ПДГО-518:
• Плавная регулировка скорости подачи сварочной проволоки (сварочного
тока);
• Плавная регулировка сварочного напряжения;
• Плавная регулировка предварительной продувки газового тракта;
• Плавная регулировки продувки газового тракта в конце сварки ("защита
сварочной ванны") ;
• Плавная регулировка начальной скорости подачи сварочной проволоки
("мягкий старт") ;
• Плавная регулировка начального напряжения сварки ("мягкий старт") ; |
• Плавная регулировка времени выхода сварочного тока и напряжения на
заданный режим ("плавное нарастание тока");
• Плавная регулировка скорости подачи сварочной проволоки в конце
сварки ("заварка кратера");
• Плавная регулировка сварочного напряжения в конце сварки ("заварка
кратера");
• Плавная регулировка времени заварки кратера;
• Плавная регулировка режима "форсаж";
• Принудительного включения газового тракта ("продувка газа"); |
Технические характеристики:
Напряжение питающей сети, В, (f=50Гц) |
42 |
Номинальный сварочный ток, А |
500 * |
Количество роликов, шт. |
4 |
Диаметр электродной проволоки, мм |
Стальная 1,0-1,6
Порошковая 1,2-2,0 |
Скорость подачи электродной проволоки, м\ч |
--- |
Пределы регулирования времени предварительной продувки газа, сек, (только в режиме "Длинные швы") |
--- |
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), сек, (только в режиме "Длинные швы") |
--- |
Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), сек |
--- |
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), сек |
--- |
Тип разъема сварочной горелки |
евроразъем |
Вместимость сварочной кассеты, кг |
--- |
Масса, кг |
--- |
Габариты, мм, |
--- |
* Номинальный сварочный ток определяется сварочным выпрямителем, совместно с которым работает полуавтомат. В таблице в качестве сварочного выпрямителя для полуавтомата приведены данные выпрямителя ВДУ-508. |
Базовая комплектация ПДГО-518:
Цифровая индикация сварочного тока и напряжения, защитные дуги, односкоростной подающий механизм (4 ролика), под горелку с евроразъемом, исполнение под горелку с воздушным охлаждением, наличие крепления для установки на турель, комплект кабелей длиной 3 метра, немецкая горелка фирмы BINZEL, адаптер под каркасные кассеты.
Опции к ПДГО-518 за дополнительную оплату:
1) Установка двухскоростного механизма подачи проволоки;
2) Установка на колеса подающего механизма ПДГО-518;
3) Установка коммуникаций для подключения горелки с жидкостным охлаждением с датчиком протока воды и без него;
4) Установка газового клапана с увеличенным диаметром прохода 4мм;
5) Установка защитного пластикового кожуха для защиты кассеты от грязи, пыли;
6) Тележка для установки ПДГО-518 на поворотной турели, источника ВДУ-508, блока охлаждения, газовых баллонов; |
|

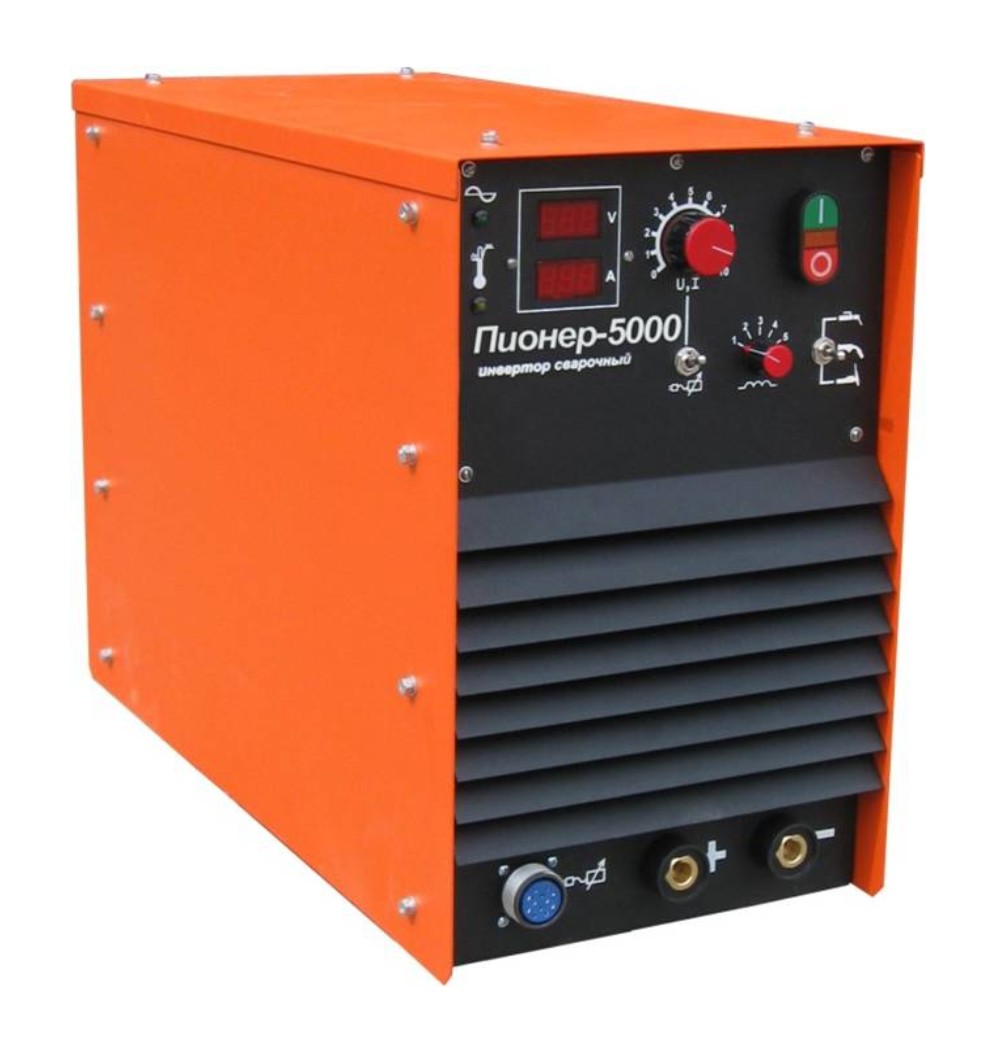

УНИВЕРСАЛЬНЫЙ ИНВЕРТОРНЫЙ СВАРОЧНЫЙ ИСТОЧНИК ПИТАНИЯ ПИОНЕР-5000
Универсальный инверторный сварочный источник питания Пионер-5000 предназначен для механизированной сварки в защитных газах на постоянном токе сталей сплошными и порошковыми проволоками диаметром 0,8-1,6 мм, ручной дуговой и аргонодуговой сварки.
ОСНОВНЫЕ ОСОБЕННОСТИ
• Инверторный источник питания Пионер-5000 схемотехнически является инвертором с применением IGBT-модулей. Имеет семейство вольт-амперных характеристик для реализации всех видов сварки. Предназначен для работы от электрической сети напряжением 380В.
• Особенностью конструкции инверторов Пионер-5000 является «мягкое» переключение IGBT-модулей в момент прохождения тока через 0. Это снижает нагрузку на транзисторы и также повышает надежность источника.
• Другой особенностью конструкции инверторов Пионер-5000 является применение нанокристаллического магнитопровода высокочастотного трансформатора. Использование такого высокочастотного трансформатора позволяет упростить электрическую схему инвертора в части формирования необходимой для качественной сварки фронтов нарастания и спада сварочного тока. Климатическое исполнение инверторов Пионер-5000 – У3 (+40…-40 градусов).
• Технологической особенностью инверторов Пионер-5000 является работа в широком диапазоне напряжений на дуге при механизированной сварке в защитных газах (16-39 В) и токах дуги (от 50 А). Это позволяет выполнять сварку корневых (с формированием обратного валика на весу), заполняющих и облицовочных слоев шва.
• Технологической особенностью инверторов Пионер-5000 является возможность использования для механизированной сварки любых проволок – сплошного сечения, металлопорошковых и порошковых, включая самозащитные.
• Инверторы Пионер-5000 являются адаптивными, т.е. саморегулирующимися в широком диапазоне режимных параметров. Таким образом, снижаются требования к квалификации сварщиков, работающих на инверторах этой серии.
• На инверторе Пионер-5000 имеется ручка регулировки индуктивности сварочной цепи на 10 положений, которая предназначена для компенсации индуктивного сопротивления сварочного кабеля и стабильной работы инвертора в широком диапазоне токов. |
|
• Инвертор Пионер-5000 имеет режим предустановки сварочного тока и напряжения. Для перехода в режим предустановки, на лицевой панели имеется кнопка «предустановка». При механизированной сварке на индикаторе сварочного напряжения индицируется величина предустанавливаемого напряжения, в режиме ручной дуговой сварки (РД) и ручной аргонодуговой сварки (РАД) предустанавливается величина сварочного тока. При сварке во всех режимах индицируется величина текущих значений тока и напряжения. При завершении сварки, индикатор тока и напаряжения показывает ток и напряжение сварки.
• Инвертор Пионер-5000 имеет встроенный блок снижения напряжения при ручной дуговой сварке. |
|
Технические характеристики:
Наименование параметра |
Единицы измерения |
Режимы сварки |
MMA |
TIG |
MIG/MAG |
Номинальное напряжение питающей сети |
В |
380 (+5 -10%) |
Частота питающей сети |
Гц |
50 |
Номинальный сварочный ток при ПН=60% |
А |
500 |
Напряжение холостого хода |
В |
80 |
Наименьший сварочный ток |
А |
50 |
20 |
50 |
Наибольший сварочный ток, не менее |
A |
500 |
Пределы регулирования напряжения на дуге |
B |
22-40 |
12-30 |
16-39 |
Рабочая частота |
кГц |
50 |
КПД, не менее |
% |
93 |
Потребляемая мощность при номинальном токе, не более |
кВт |
25 |
20 |
25 |
Габаритные размеры (Д х Ш х В) |
мм |
660 х 300 х 565 |
Масса |
кг |
56 |
